浏览次数: 8201 发布日期: 2019-09-10 14:57

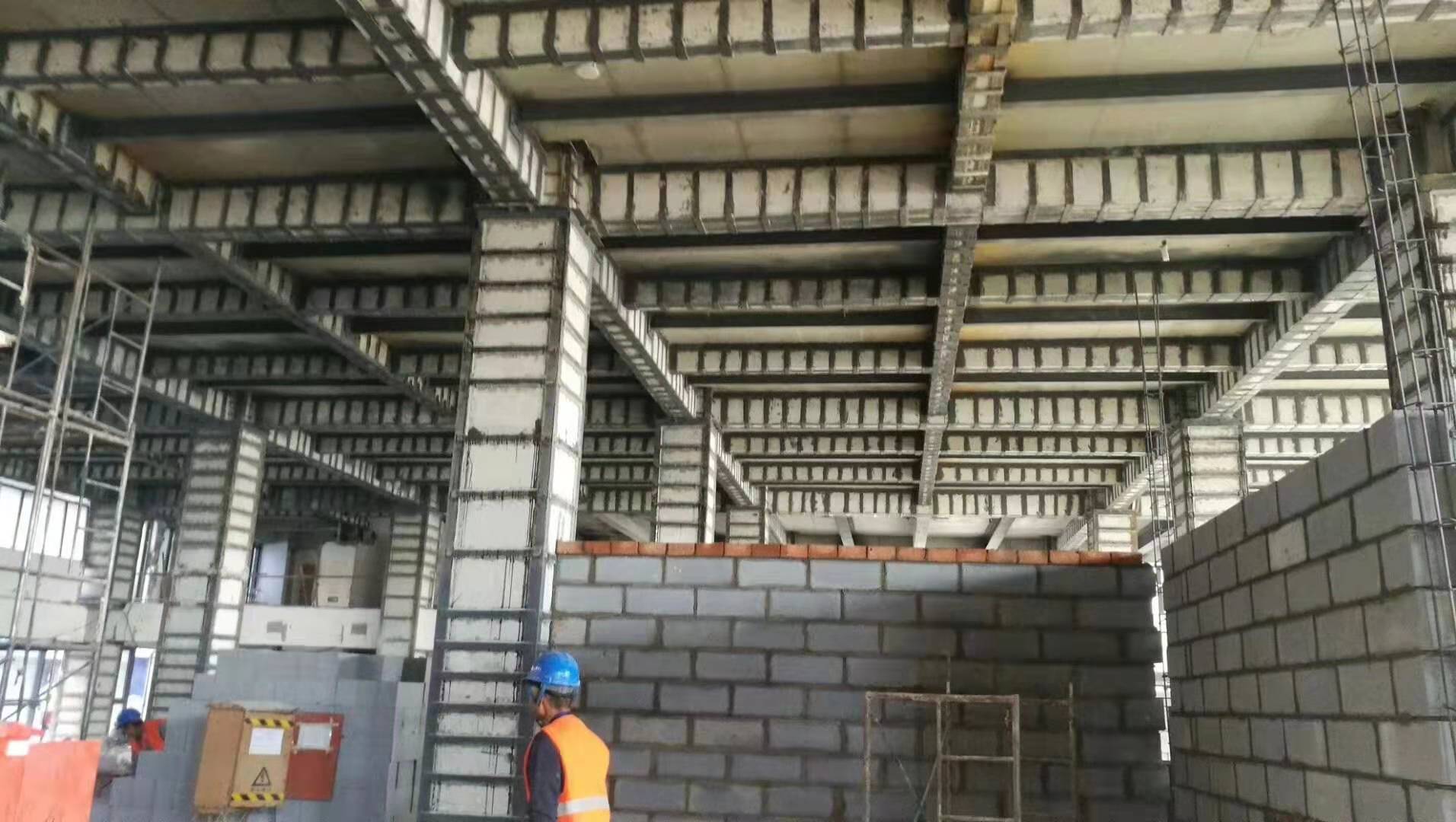

返回列表混凝土柱四周包裹角钢后,可在不显著增加构件截面尺寸的前提下,大幅提高柱的承载能力。同时该方法在加固过程中现场工作量小,加固后构件的整体稳定性好、受力可靠且构件的截面尺寸基本不变,在实际工程中得到了广泛应用。
二、外包钢加固法工艺流程
1.表面处理。在加固开始前,首先应去除原混凝土构件的抹灰层,对于一些结合面有松散混凝土的构件,必须对要黏合面进行打磨,直至露出干净平整面,并将构件截面的棱角打磨成半径r≥7mm的圆角。
2.焊接钢骨架。将型钢放置于需要加固区,使用卡具勒紧角钢,将角钢肢紧贴于混凝土表面,以减少过大间隙引起的变形。在构件轴向每隔一定距离设置箍板或缀板与角钢焊接,箍板或缀板间距在节点处变小,形成骨架整体。
3.灌胶黏结。目前的外粘型钢的黏结材料多为结构胶黏剂(如改性环氧树脂),在将角钢和缀板焊接成为整体后,通过压力灌注工艺将黏结剂灌注到型钢构架与需加固柱之间,形成饱满而高强的胶层。
4.固化。胶黏剂的固化时间应根据厂家使用说明执行,并且在固化期内不得对型钢有任何扰动。
5.检验。可采用小锤轻轻敲击黏结型钢,从音响判断黏结效果,或用超声波法探测黏结密实度。
6.防护处理。型钢表面(包括混凝土表面)应抹厚度不小于25 mm的高强度等级水泥砂浆(应加钢丝网防裂)作为防护层,亦可采用具有防腐和防火性能的材料加以保护。若型钢架表面防护按钢结构的涂装工程设计时,应符合现行国家标准《钢结构设计规范》( GB50017)和《钢结构工程施工质量验收规范》( GB50205)的规定。
三、外包钢加固的用途及应用
1.外粘型钢加固法适用面很广,但加固费用较高。为了取得技术经济效果的大化,一般多用于需大幅度提高截面承载能力和抗震能力的混凝土梁、柱结构加固。
2.长期使用环境的温度不应超过60℃。对于处于特殊环境(如高温、高湿、介质腐蚀、放射性环境等)的混凝土结构,采用外包型钢加固时,应采取特殊防护措施。
3.原结构混凝土现场实测强度等级不得低于C15,且混凝土表面黏结正拉强度不得低于1.5 N/mm2。
[相关推荐]
